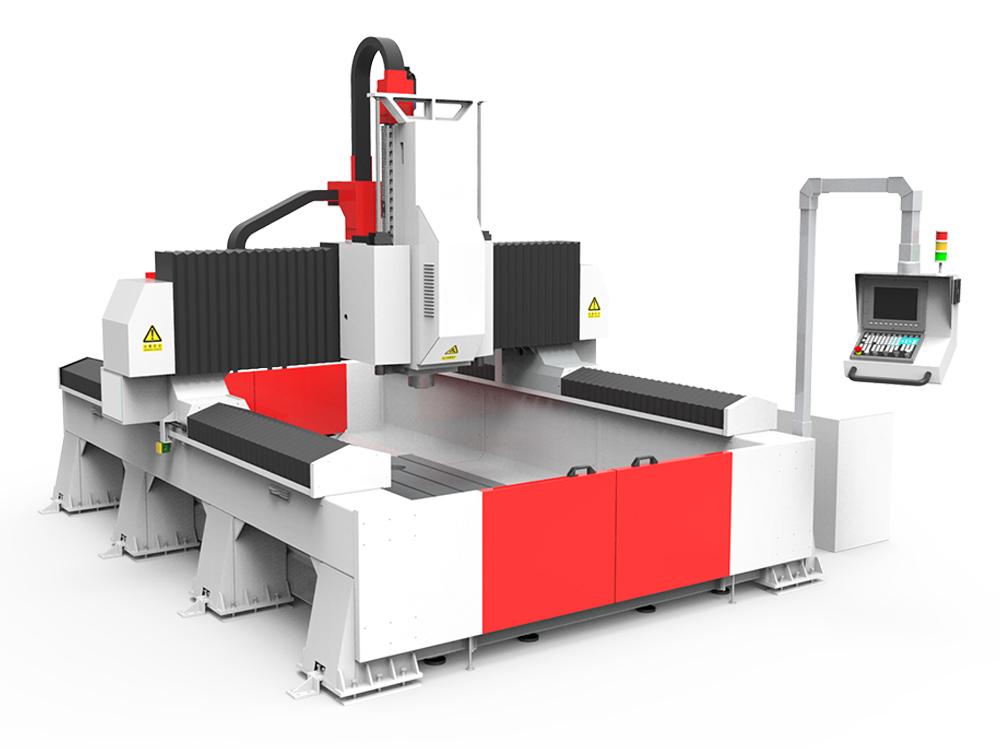

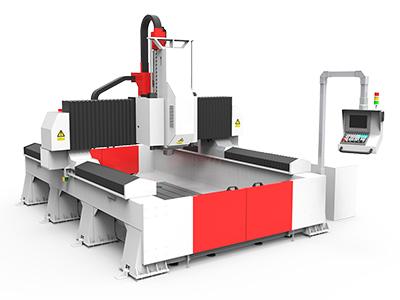

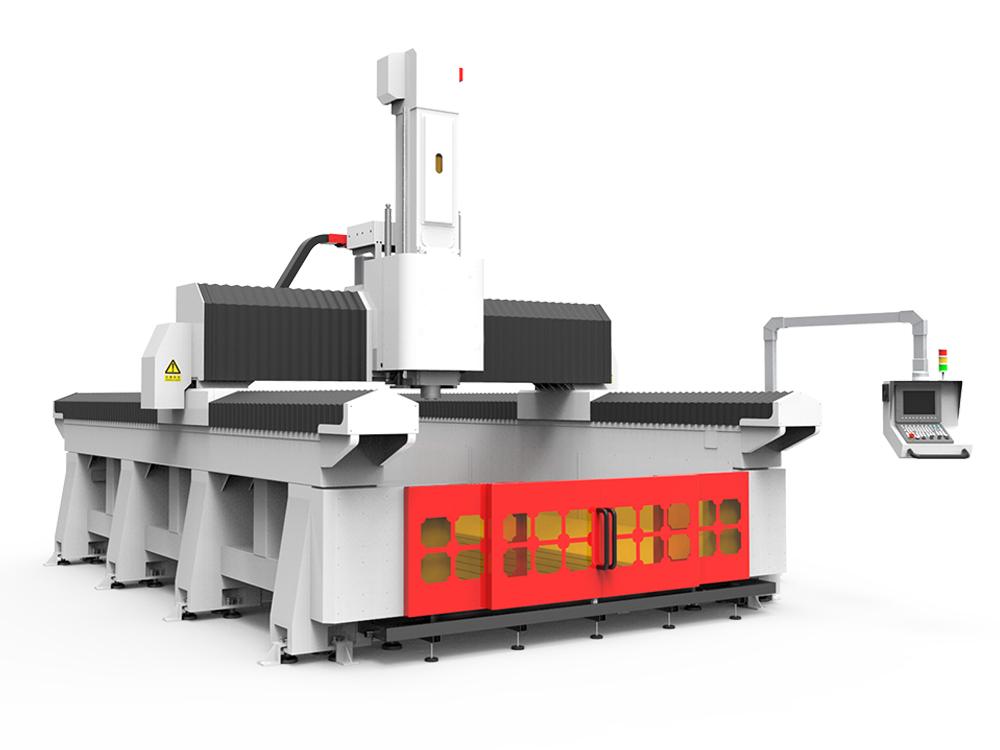

ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
3-axis Gantry CNC Machine

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S

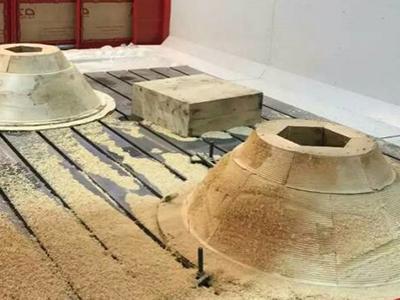

إن ماكينة سي أن سي 3 محاور هذه آلة تجهيز مناسبة للحفر والقص بالخدمة الشاقة وقابلة للاستخدام في إنتاج قوالب الألمنيوم، القوالب الخشبية والقوالب الرغوية. أبعاد قطع العمل القصوى القابلة للتجهيز بواسطة هذه الآلة هي طول 2500مم × عرض 1500مم × سماكة 400مم.

المواد القابلة للقص

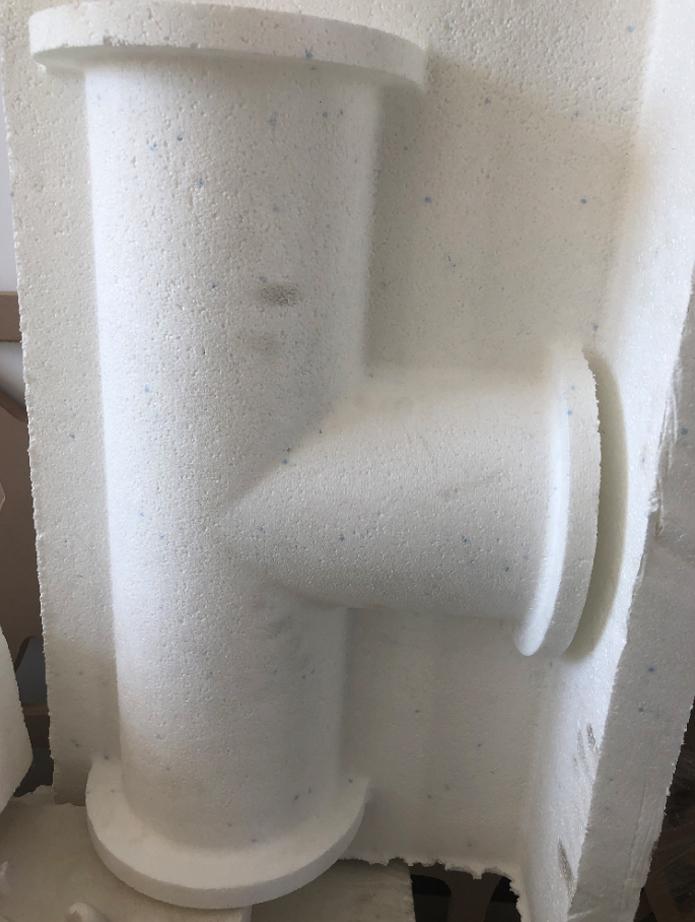

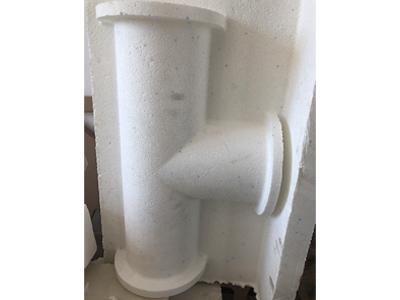

تتمكن هذه الماكينة CNC من تجهيز قطع العمل الخشبية مع المسامير، البلاستيك المقوى بالألياف (FRP)، الفوم (رغوة)، البلاستيك، والمعادن الطرية مثل الألمنيوم.

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
التطبيقات

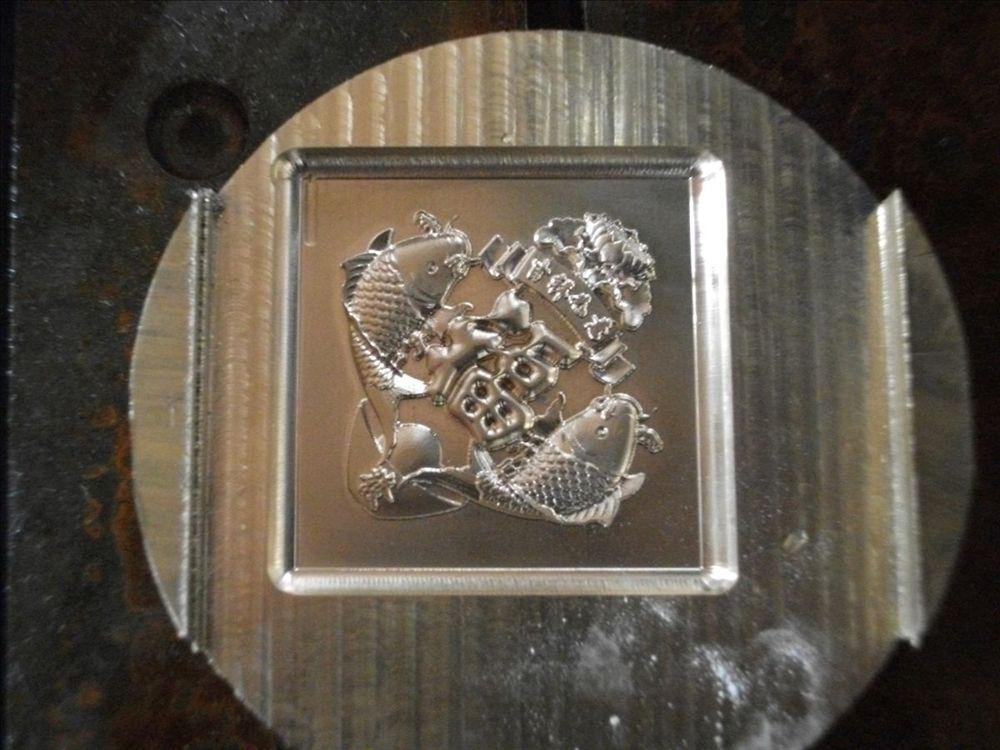

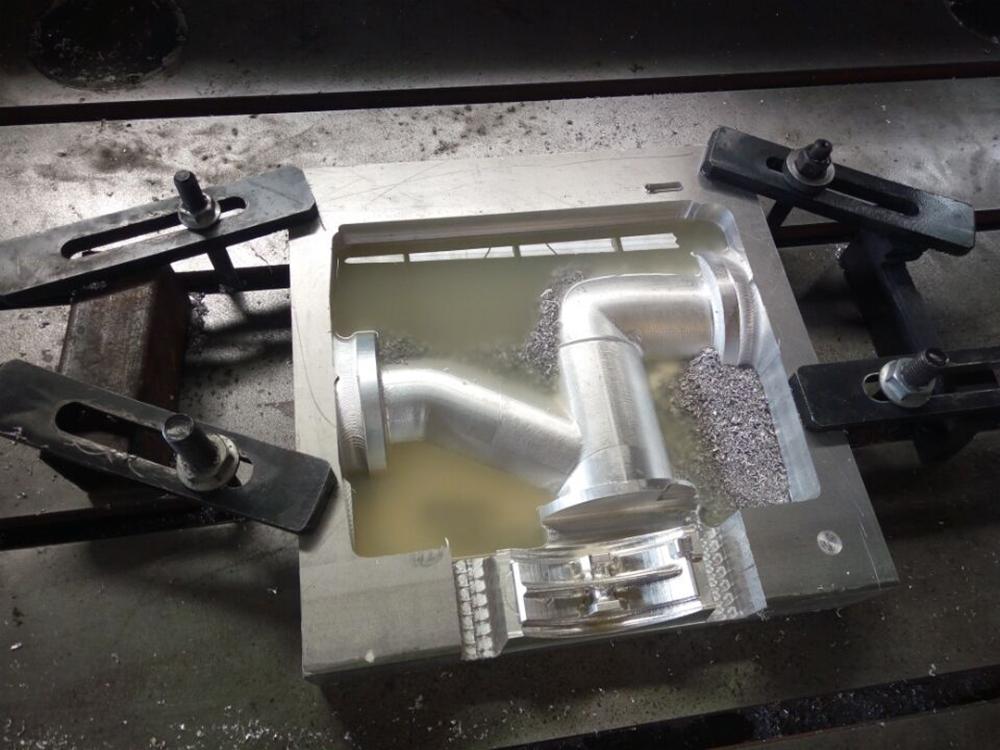

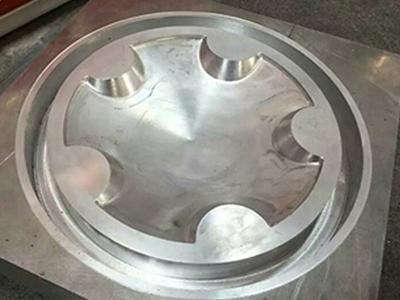

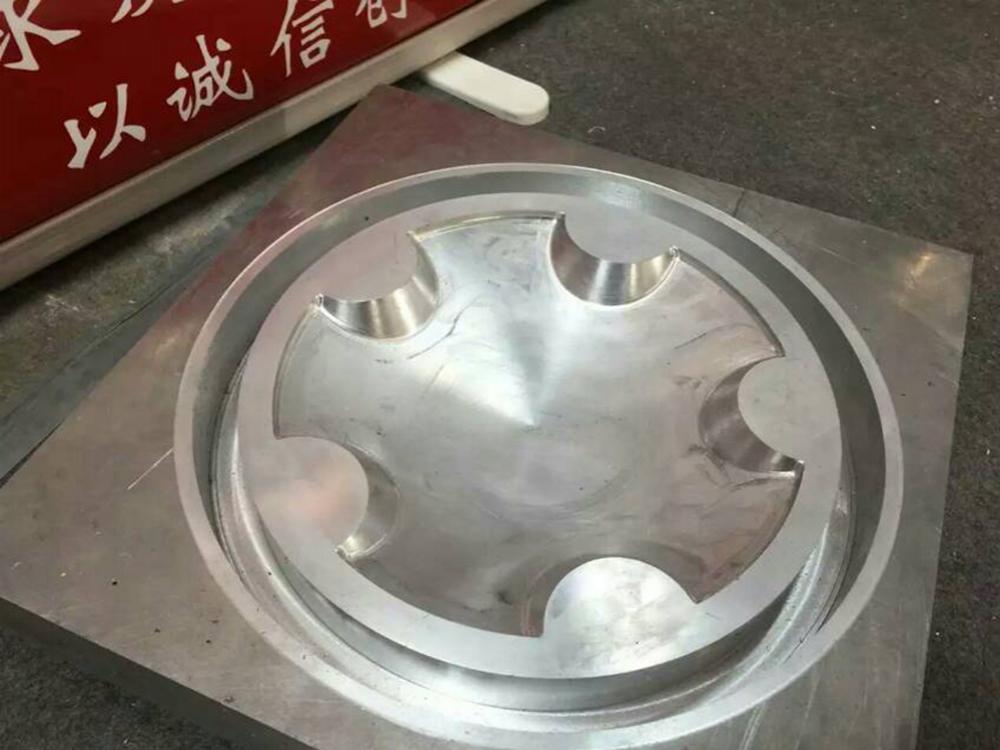

هذه الماكينة CNC مستخدمة على نحو واسع في صناعة القوالب لتصنيع قوالب الألمنيوم الكبيرة، فضلا عن القوالب غير المعدنية.

المميزات

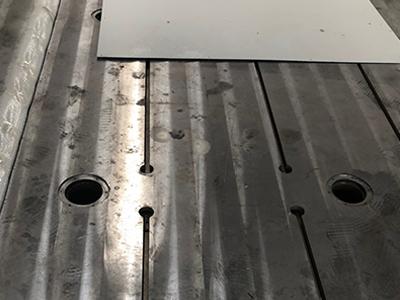

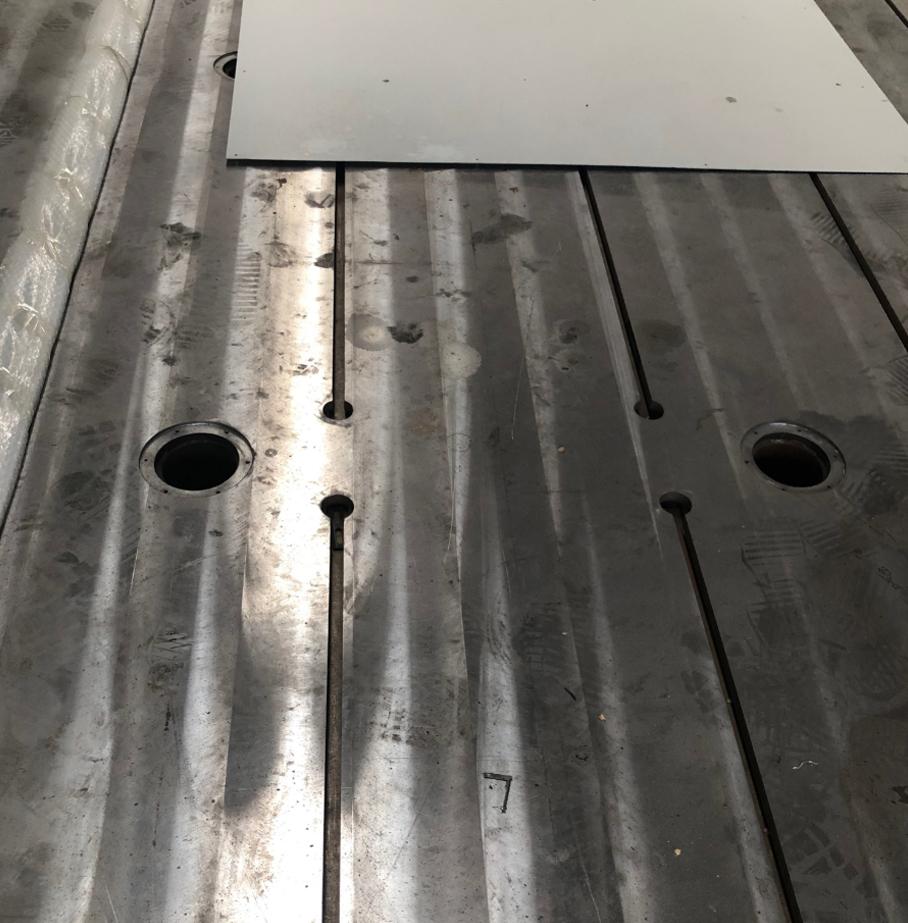

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sمع طاولة الحديد الزهر، يمكن تثبيت قطع العمل ذات الأحجام المختلفة على الطاولة بسهولة وبشكل ثابت، مما يضمن العمل المستقر أثناء عملية التجهيز.
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sجسم الماكينة مصنوع من الفولاذ المربع غير الملحوم، هذا يمنع تشوه هيكل الماكينة حتى بعد مرور سنوات عديدة من الاستخدام.

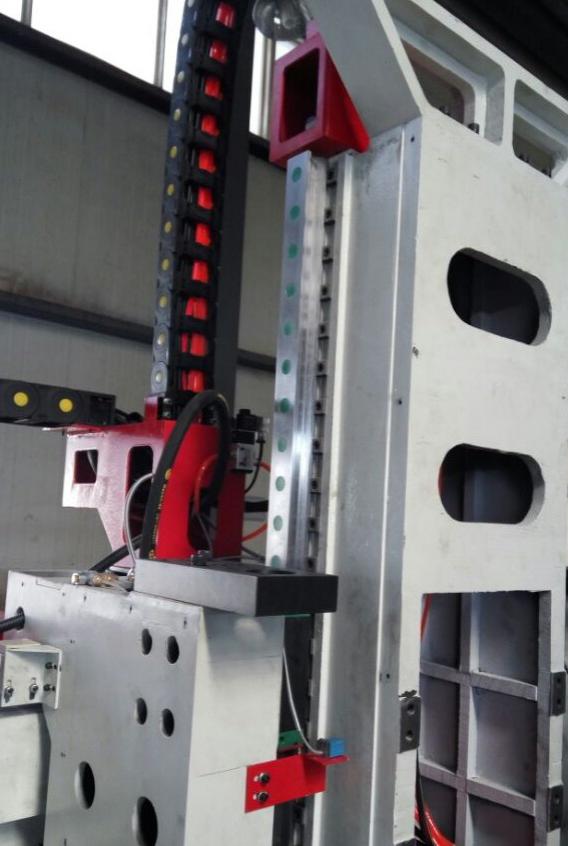

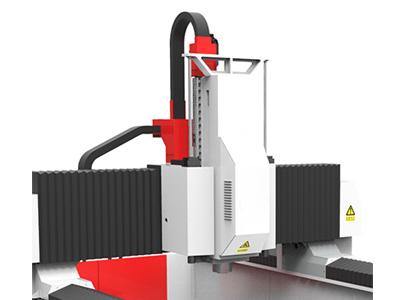

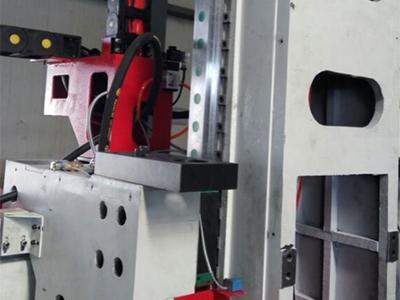

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sيتم تجهيز محور Z مع اللوح المنزلق من الحديد الزهر. القضيب الدليلي HIWIN يضمن العمل المستقر والدقة العالية في عملية التجهيز.

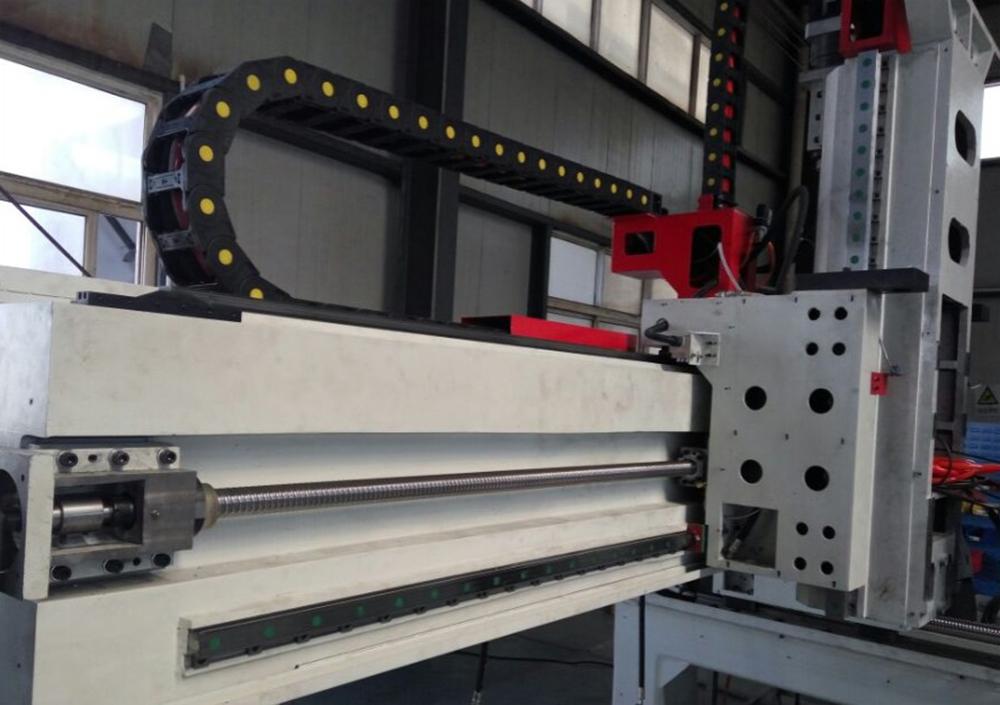

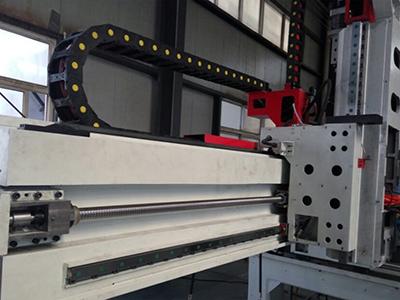

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sيستخدم محوران X وY البول سكرو (لولب ذو كرات) لزيادة الدقة.

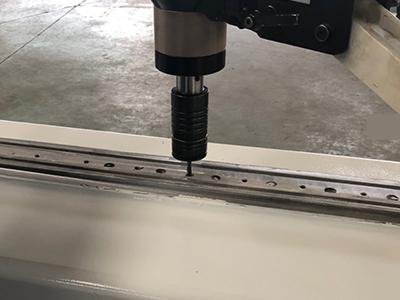

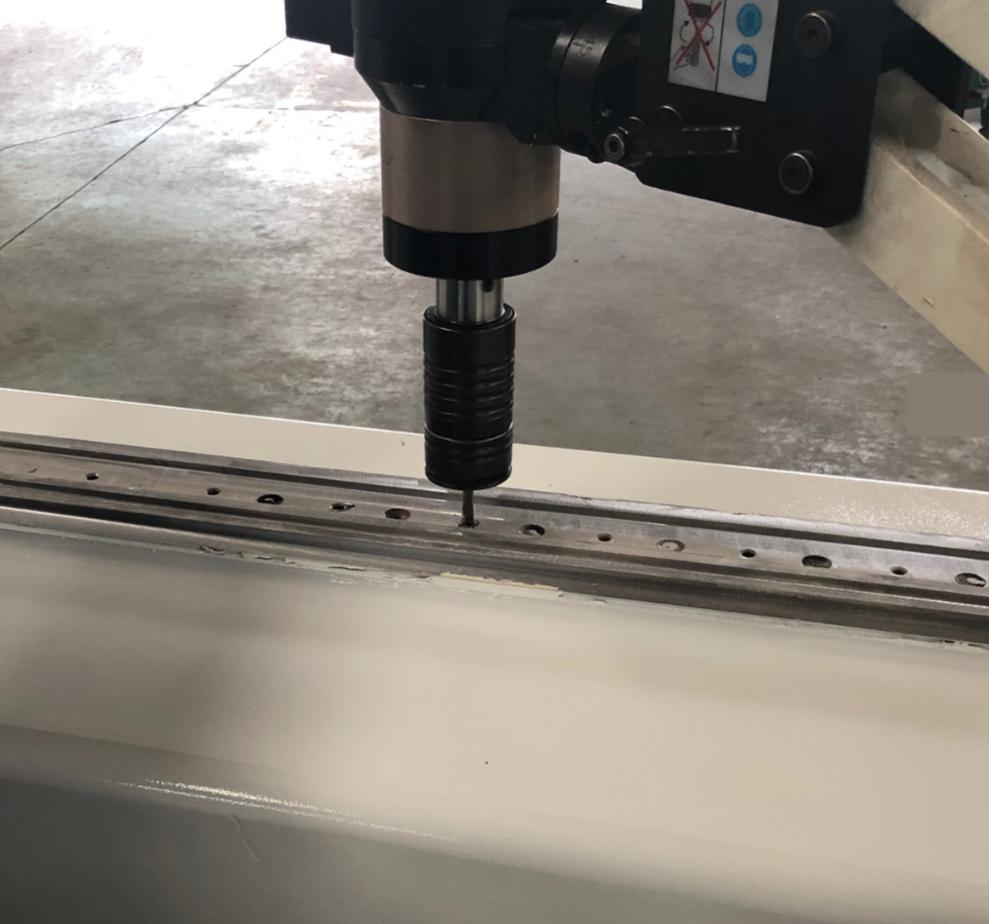

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sمن خلال استخدام ماكينة الثقب (قلاووظ) المتخصصة، من أجل ضمان تثبيت المسمار في الماكينة CNC عموديا بشكل ثابت.

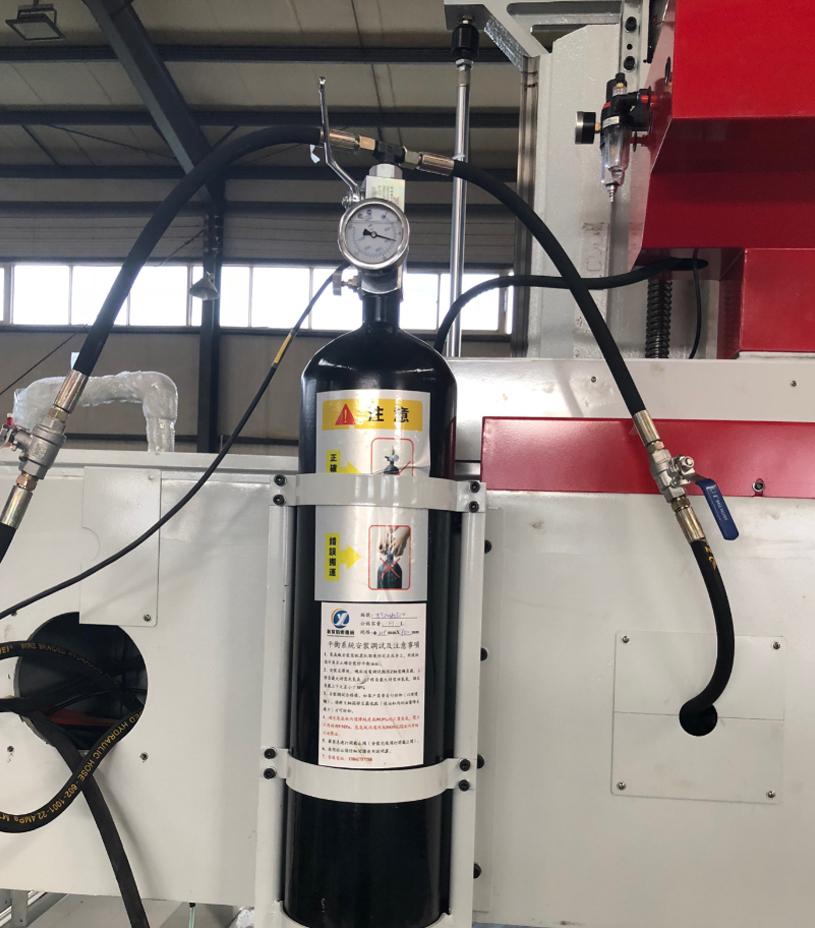

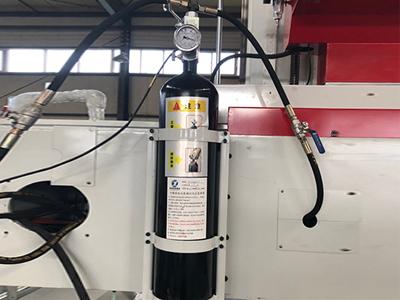

  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sالأسطوانة الموازنة بغاز النتروجين توفر قوة الدفع المتحدة نحو الأعلى لتخفيض الحمولة على محور Z، مما يحمي المكونات الحساسية.
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sعمود الدوران BT40 مصنوع من تايوان، وطاقة عمود المحور هي 7.5kW وسرعته 0 إلى 18000 r/min.
المواصفات
Model F2-SGS1525T F2-SGS2040T F2-SGS2540T F2-SGS3040T F2-SGS3050T
النموذج 1500mm 2000mm 2500mm 3000mm 3000mm
انتقال محور X 2500mm 4000mm 4000mm 4000mm 5000mm
انتقال محور Y 600mm 1000mm 1000mm 1000mm 1000mm
انتقال محور Z Ф32mm
أقصى قطر عمود الأدوات محور X ـــ 30000mm/min ،
محور Y ـــ 30000mm/min ،
محور Z ـــ 8000mm/min
أقصى معدل التغذية ±0.1mm
دقة العمل محور X ـــ 0.03mm
محور Y ـــ 0.03mm
محور Z ـــ 0.02mm
سرعة العمل 0-15000mm/min
الطاقة 20KW
فلطية العمل AC 380V/50HZ (قابلة للتعديل)
الضغط 6.5Kgf/²
الخيارات

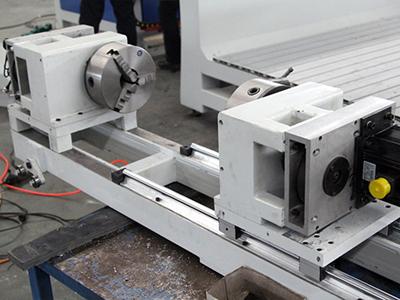

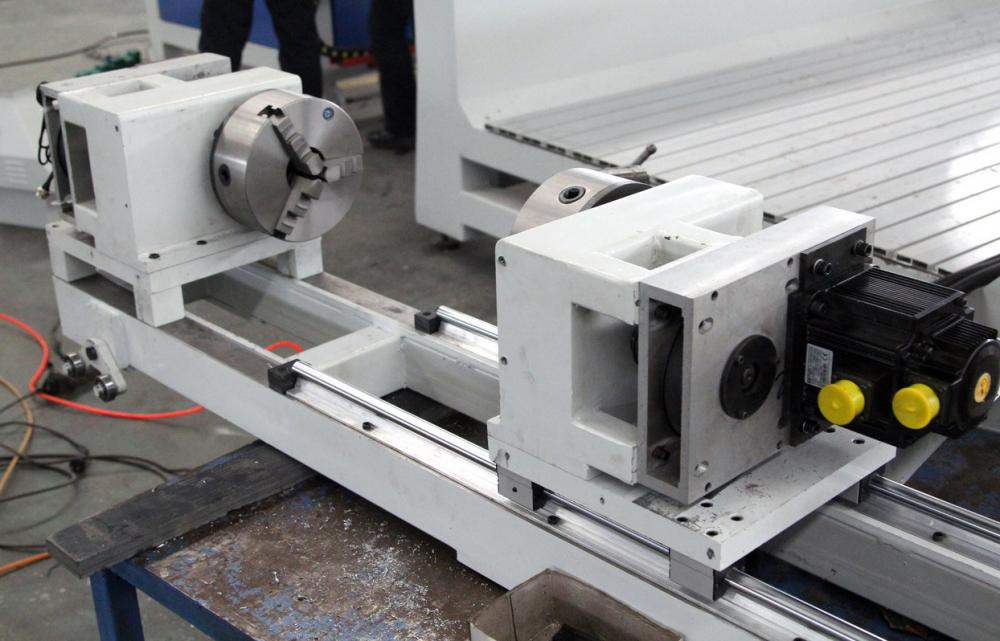

  • يمكن إضافة المحور الدوراني بطول 2000مم وقطر 300مم.
  • برامج مثل UG، Mastercam و Powermill اختيارية.

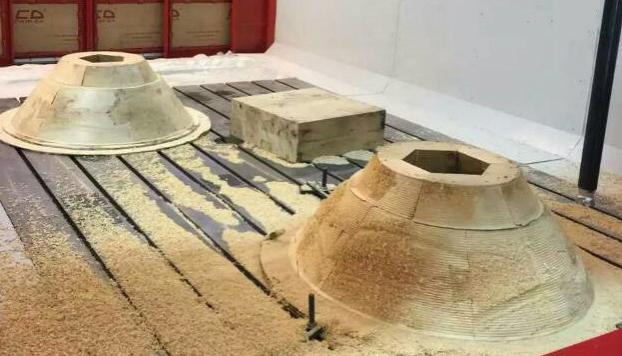

معرض الصور
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3S

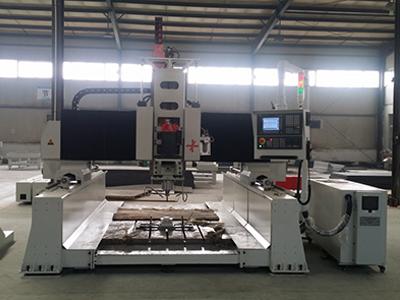

صور المصنع
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sتفريز 5 جوانب
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sتشغيل سي أن سي (CNC)
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sتفريز وتجليخ
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sلحام
  • ماكينة سي أن سي 3 محاور، سلسلة SGS1525/2040T-3Sلحام

تأسست منذ أكثر من عقدين، تعتبر Shandong PEF Machine Tool Co. شركة جديرة بالثقة لتصنيع ماكينات سي أن سي ذات الأداء العالي. نقوم بتطوير هذه الماكينات بعناية من أجل ضمان دقة العمل العالية في عملية التشغيل، مما يلبي متطلبات العملاء. نوفر مجموعة من ماكينات سي أن سي ذات 3 أو 4 أو 5 محاور مع الوظائف المتعددة لتحقيق احتياجات التطبيقات المختلفة في عديد من الصناعات، بما في ذلك تشغيل الألواح، تصنيع النماذج الأولية للأجزاء، تصنيع الخزانة، تصنيع المجسمات المعمارية، أعمال النجارة الخ. لدى شركتنا قدرة على توفير نطاق شامل من الماكينات القياسية، ولكن إذا كنت تبحث عن الماكينة ذات المواصفات الخاصة، نتمكن أيضا من تصنيع الماكينات حسب طلبك من أجل تلبية متطلباتكم.اتصل بنايرجي اتصال بنا اليوم لمزيد من المعلومات.
